Кто-нибуть может дать схему рабочего аудиореле? В гугле был често, то ли я неправильно слова задаю для поиска то ли он как-то криво работает.
Нужно простейшее, вроде саундконтрола в пулемётных коробах, под управляемый ток ~100мА.

http://www.airsoft.lg.ua/forum/index.php?showtopic=3125&st=0&p=27134&#entry27134

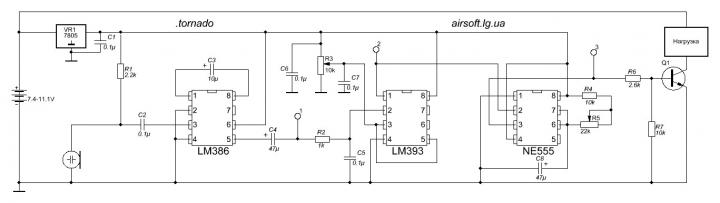

Ключевой транзистор под 100 мА подберёшь. Я там не указывал маркировку.

[img="http://pic.lg.ua/x/5/e3ebcc/07fe0324.jpg" alt=""]

Похоже у нас разные понятия "простейшее", но зато подсказал слова для поиска :)
По "акустический выключатель" нашёл вот такую схемку http://cxem.net/house/1-265.php
Буду с ней сношаться, может чё путное выйдет.

Возможно :о)
В моей схеме три масюсенькие микрухи. Вокруг каждой обвязка из пары деталей. И каждая микросхема выполняет свою определённую функцию.
Сложной мне она никак не кажется.
Если глядел её на макетной плате, то там много лишних, не подключенных компонентов. У всех длинные выводы. От этого и кажется захламлённой. Но это было на этапе разработки. Конечный вариант уже на печатке можешь посмотреть. Там видно, что деталей не много. Если сделать на SMD элементах, вообще мизер получится.
Могу выделить два плюса этой схемы.
1. Её не надо настраивать, чтобы запустить. Работает сразу. Настраивать надо только желаемые параметры - чувствительность срабатывания и период включения после срабатывания.
2. Регулируются они в широких пределах. Чувствительность настраивается на реагирование от негромкого шёпота до резких хлопков и щелчков, типа петарды или выхлопа гирбокса. Время открытия реле - от миллисекунд до часов и даже дней. Регулируются каждый из параметров резистором. Если менять их не придётся, можно оставить постоянный резистор необходимого номинала.

А макет печатки можно?
И фоточки со схемкой
и готовым изделием -
сюда выложить?

Можно.



 После перенесения на печатку: [img="http://img.lds.net.ua/images/2012/10/11/rimg0066.jpg" alt=""] [img="http://img.lds.net.ua/images/2012/10/11/rimg0105.jpg" alt=""] Макет печатки поищу, давно делал.

подсветка из кришного светодиода это варварство :))) А с понижающим драйвером задержки нет? некоторые просто с задержкой врубаются

Задержки нет.

Макет разведённой печатки в формате P-CAD. Если надо, позже сделаю картинки.

подсветка из кришного светодиода это варварство :))) А с понижающим драйвером задержки нет? некоторые просто с задержкой врубаются

А через три года и производители решили делать трассеры на светодиодах :о)
Более экономично, менее энерционно да ещё и шары ярче засвеченные получаются.
[video=youtube;RkdC88CDDv0]https://www.youtube.com/watch?v=RkdC88CDDv0[/video]
